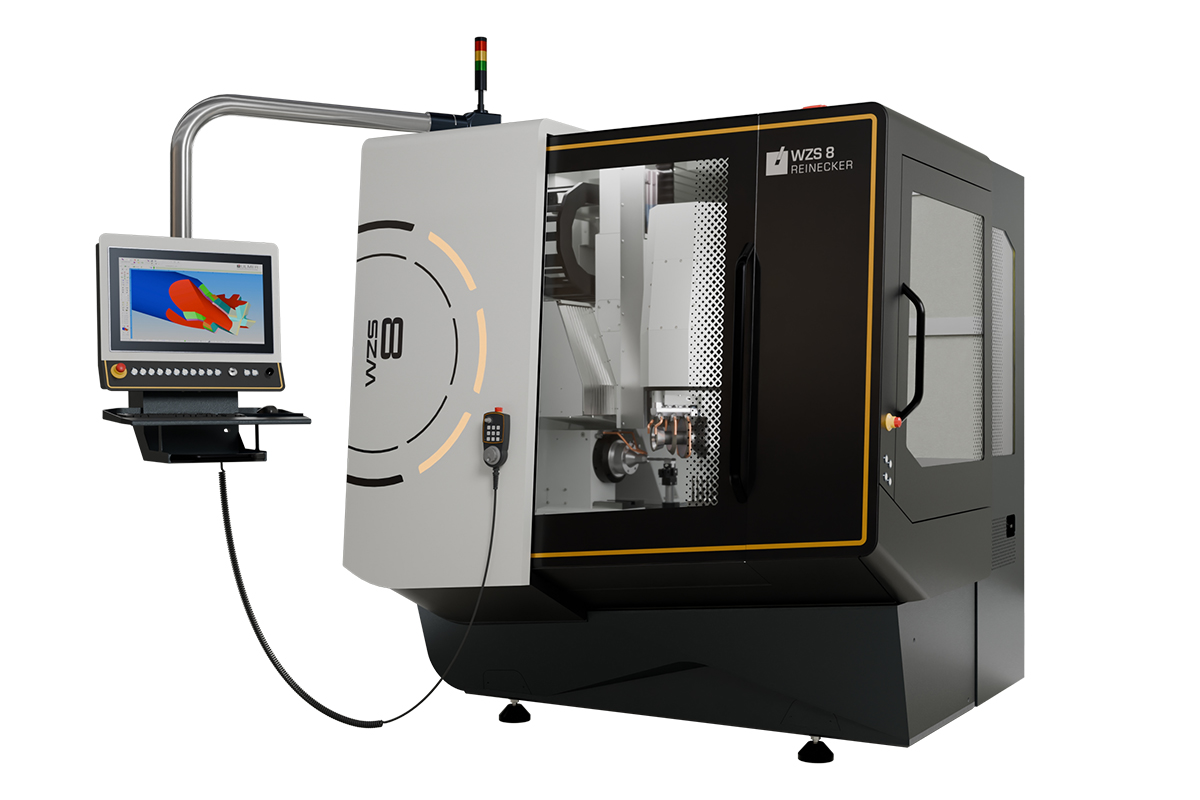

WZS 8 REINECKER

• Güvenilir sonuçlar: Optimum titreşim sönümleme, yüksek rijitlik, termal stabilite ve verimli talaş tahliyesi için polimer beton makine gövdesi.
• Maksimum hassasiyet: Taşlama noktasına yakın konumlandırılmış yüksek çözünürlüklü ölçüm sistemleri. X ve Z lineer eksenlerde direkt tahrik.
• Yüksek performans seviyesi: Senkron teknolojili taşlama mili ve sıvı soğutmalı direkt tahrikli döner eksenler.
• İş parçaları için değişken bağlama sistemleri: Pens ayna, hidrolik ayna veya çok aralıklı ayna seçenekleri.
• Optimize edilmiş prosesler: 8 istasyonlu taş magazini ve iş parçası otomasyonu için farklı çözümler.
• Bakım ve servis için ergonomi: Servis açısından kritik alanlara iyi erişim sayesinde kolay ve hızlı bakım ile onarım.
• Modern güvenlik: Kullanıcıların ve yetkilerinin RFID kodlu tanınmasını sağlayan çalışma modu seçici anahtarı ve entegre NUM-Safe güvenlik mimarisi.
• Kullanıcı dostu kullanım: 24" çoklu dokunmatik ekrana sahip kontrol paneli ile birlikte NUMROTOplus® programlama sistemi ve çarpışma algılama.
• NUM FlexiumPro: Güçlü NUM DrivePro sürücülere sahip CNC kontrol sistemi ve güvenlikle ilgili hareketlerin izlenmesi için entegre NUM-SAMX ünitesi.

DATASHEET

İLETİŞİME GEÇİN

Model / Tip	WZS 8 Takım taşlama	WZS 800 Takım taşlama	WZS 70 Takım taşlama	RS 50 Silindirik taşlama	RS 800 Silindirik taşlama	SF 50 Uç profil taşlama
CNC eksen sayısı (X/Y/Z/A/B/C)	5 (X,Y,Z,B,C)	5 (X,Y,Z,B,C)	5 (X,Y,Z,B,C)	4 (X,Z,B,C)	4 (5) (X,Z,B,C (A))	3 (X,Z,C)
Eksen hareket mesafeleri (X/Y/Z) [inç] [mm]	29.5 / 9.8 / 23.6 750 / 250 / 600	13.8 / 23.2 / 27.6 350 / 590 / 700	29.1 / 9.8 / 29.1 740 / 250 / 740	8.7 / 35.4 220 / 900	12.6 / 28.7 319 / 730	8.7 / 35.4 220 / 900
Taşlama mili döndürme açısı	-20° / +200°	-180° / +90°	-180° / +210°	+10° / +90°	-195° / +95°
Taşlama mili tahrik gücü (Nominal / Pik) [kW]	10/16	22/33	10/26	11/14	11/17	11/17
Taşlama mili devri [1/dak]	max. 9.000	max. 9.000 (12.000)	max. 9.000 (12.000)	max. 7.500	max. 6.500	max. 6.500
Taş çapı [inç] [mm]	max. 5.9 max. 150	max. 8 max. 203	max. 8 max. 203	max. 13.8 max. 350	max. 15.7 max. 400	max. 11.8 max. 300
İş parçası uzunluğu [inç] [mm]	9.8 250	26 600	22.4 570	18.1 460	27.6 (19.7) 700 (500)	17.7 450
İş parçası çapı [inç] [mm]	0.07 - 7.9 2 - 200	0.11 - 7.9 3 - 200	0.11 - 10.6 3 - 270	0.11 - 2 3 - 50	0.11 - 7.9 3 - 100 (200)	0.11 - 2 3 - 50
Taşlama mili konik bağlantısı	HSK-E50	HSK-E50	HSK-E50	HSK-80	HSK-E80	HSK-E80
Makine yerleşim alanı (U x G) [inç] [mm]	79.8 x 87.0 2.070 x 2.210	118.1 x 94.5 3.000 x 2.400	83.5 x 92.9 2.120 x 2.680	95.3 x 83.9 2.420 x 2.130	118.1 x 94.5 3.000 x 2.400	95.3 x 83.9 2.420 x 2.130
