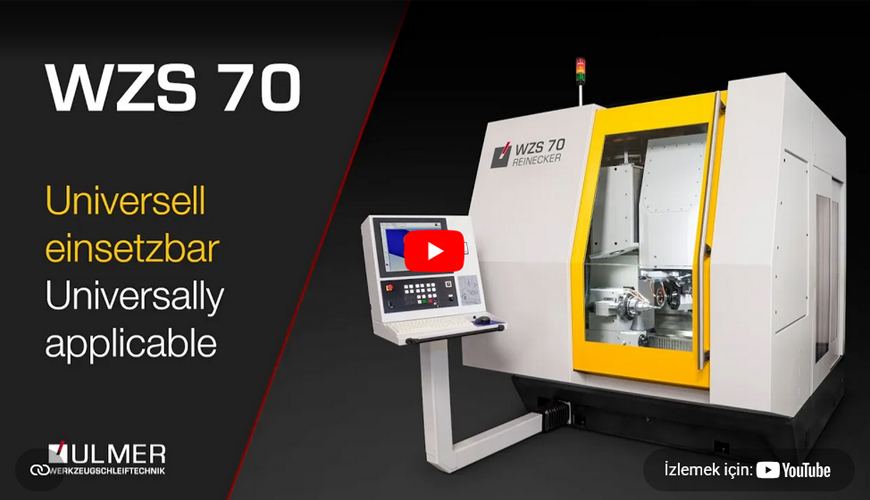

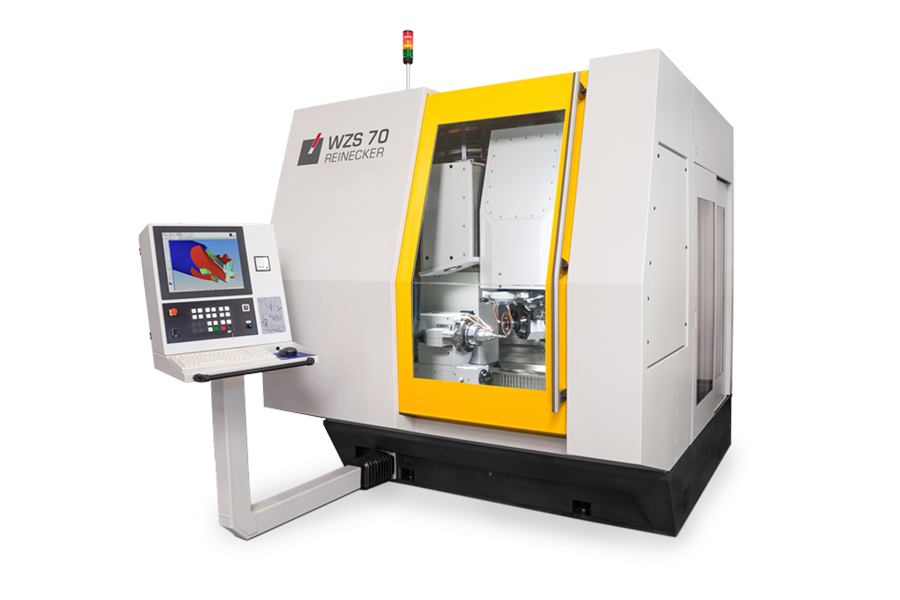

WZS 70 REINECKER

• Kompakt makine boyutlarına rağmen geniş çalışma alanı.
• Maksimum esneklik ve kısa kurulum süreleri için çeşitli bağlama sistemleri mevcuttur.
• 5 eksende yüksek çözünürlüklü doğrudan ölçüm sistemi.
• Taşlama mili ve döner eksenler için sıvı soğutmalı direkt tahrik sistemleri.
• Yüksek dinamik gereksinimler için direkt tahrikli lineer eksenler opsiyonel olarak sunulmaktadır.
• Basit ve hızlı bakım için servis alanlarına kolay erişim sağlar.
• Bireysel ihtiyaçlar ve süreç optimizasyonu için ek opsiyonel bileşenler ve özellikler mevcuttur.
• Güçlü NUM DriveX ve entegre güvenlik mimarisi NUM Safe ile CNC kontrol sistemi NUM Flexium+.

DATASHEET

İLETİŞİME GEÇİN

Model/Tip	WZS 70 Takım Taşlama	WZS 800 Takım Taşlama	WZS 8 Takım Taşlama	RS 50 Silindirik Taşlama	RS 800 Silindirik Taşlama	SF 50 Uç Profil Taşlama
CNC eksen sayısı (X/Y/Z/A/B/C)	5 (X,Y,Z,B,C)	5 (X,Y,Z,B,C)	5 (X,Y,Z,B,C)	4 (X,Y,Z,B,C)	4 (5) (X,Y,Z,B,C (A))	3 (X,Z,C)
Eksen hareket mesafeleri (X/Y/Z) [inch] [mm]	29.1 / 9.8 / 29.1 740 / 250 / 740	13.8 / 23.2 / 27.6 350 / 590 /700	29.5 / 9.8 / 23.6 750 / 250 / 600	8.7 / 35.4 220 / 900	12.6 / 28.7 319 / 730	8.7 / 35.4 220 / 900
Taşlama mili dönme (eğim) açısı	-180° / + 210°	-180° / +90°	-20° / +200°	+10° / +90°	-195° / +95°
Taşlama mili tahrik gücü (Nominal güç/Tepe gücü) [kW]	10/26	22/33	10/16	11/14	11/17	11/17
Taşlama mili devri [dev/dk]	max. 9.000 (12.000)	max. 9.000 (12.000)	max. 9.000	max. 7.500	max. 6.500	max. 6.500
Taşlama taşı çapı [inch] [mm]	max.8 max.203	max.8 max.203	max.5.9 max.150	max.13.8 max.350	max.15.7 max.400	max.11.8 max.300
İş parçası uzunluğu [inch] [mm]	22.4 570	26 600	9.8 250	18.1 460	27.6 (19.7) 700 (500)	17.7 450
İş parçası çapı [inch] [mm]	0.11 - 10.6 3 - 270	0.11 - 7.9 3 - 200	0.07 - 7.9 2 - 200	0.11 - 2 3 - 50	0.11 - 7.9 3 - 100 (200)	0.11 - 2 3 - 50
Taşlama mili konik bağlantısı	HSK-E50	HSK-E50	HSK-E50	HSK-E80	HSK-E80	HSK-E80
Kapladığı alan (U x G) [inch] [mm]	83.5 x 92.9 2.120 x 2.680	118.1 x 94.5 3.000 x 2.400	79.8 x 87.0 2.070 x 2.210	95.3 x 83.9 2.420 x 2.130	118.1 x 94.5 3.000 x 2.400	95.3 x 83.9 2.420 x 2.130
