venturion

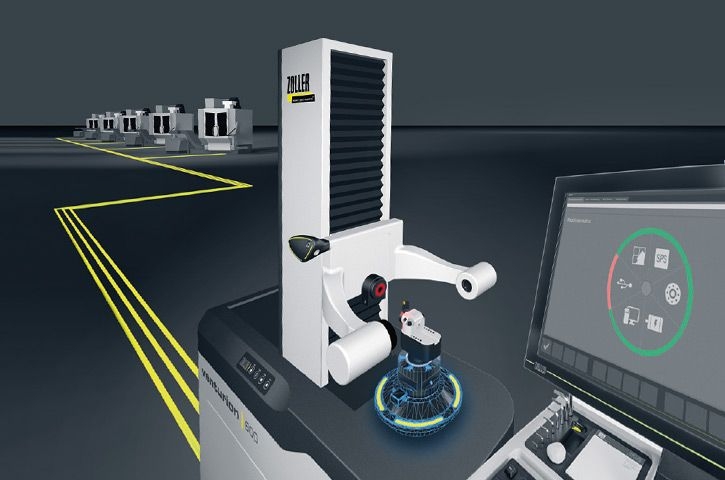

• Ekip oyuncusu
Mevcut imalat öğeleriyle ağ üzerinden bağlanabilir

• Maksimum esneklik
Modüler yapı. Her bir üretim prosesine ideal bir şekilde uyum için düzenlenebilir

• Kullanıcı dostu
Kolay kullanım şekli sayesinde düşük eğitim masrafı

• Hızlı ve hassas
Performanslı optik sistem ve »pilot« Görüntü işleme sistemi

• Sağlam
Atölye ortamına uygun konstrüksiyon ve alaşım

• Prosese uygun
Akıllı Yazılım ve en yüksek güvenlik standartları

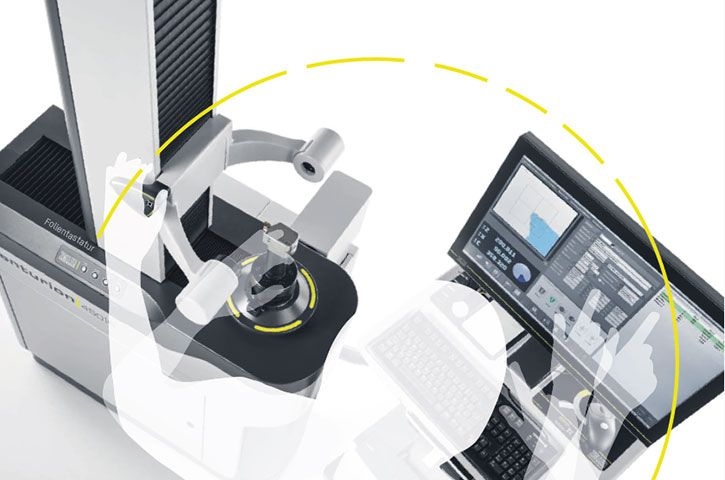

• Ergonomik
İyi tasarlanmış, fonksiyonel tasarım

• Ekonomik
En iyi fiyat-performans oranında birinci sınıf kalite

İLETİŞİME GEÇİN

Başarı ayarlama işinin bir ürünüdür

ZOLLER-»smile« talaşlı imalatla uğraşan işletmeler için bir zarurettir: kullanımı kolaydır, sadece çok kaliteli markalı bileşenlerden imal edilmiştir, talaşlı imalat takımlarının profesyonel ayar ve ölçümü ile ilgili tüm standart ölçüm fonksiyonlarına sahiptir ve üstün konstrüksiyonu sayesinde zorlu atölye şartlarında kullanıma uygundur.

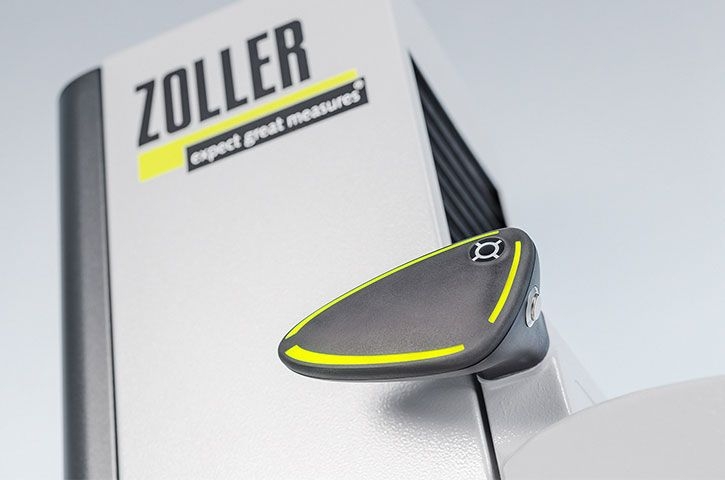

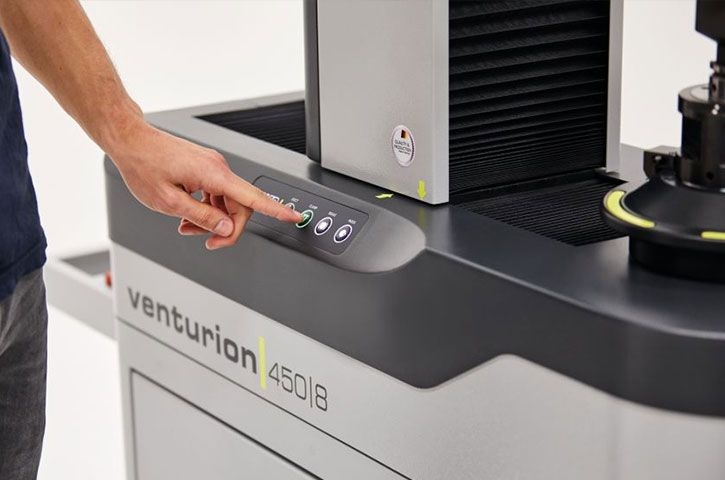

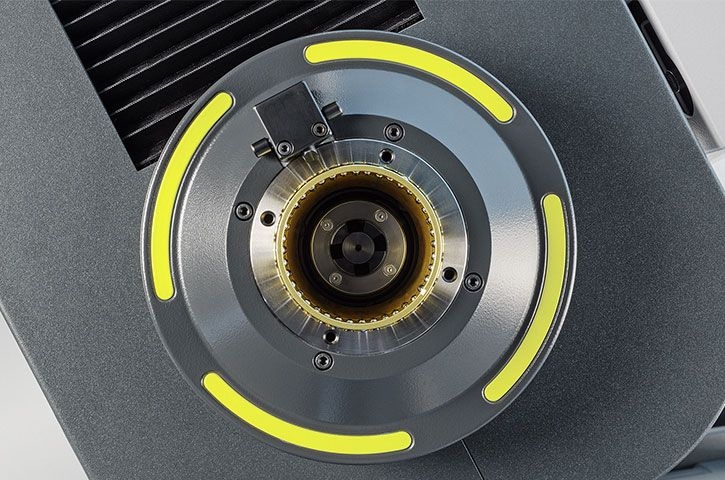

Değişken kontrol ünitesi, ergonomik tek elle kumanda kulbu eQ ve serbestçe erişilebilen takım mili çalışma konforu sağlar. Hızlı ve hassas ölçümün yanı sıra takım verilerinin doğrudan işleme tezgâhlarına aktarılması da garanti altına alınmaktadır. Geleceğin ihtiyaçlarını bir »smile« ile karşılamak için çok sayıda yeterli sebep var.

	Ölçme aralığı Z	Ölçme aralığı X	Maksimum Alet Ø	Mastar Ø
»venturion 450«	450 / 620 / 820 mm	210 / 310 mm	420 / 620 mm	100 mm
»venturion 600«	600 / 800 / 1.000 mm	300 / 400 mm	600 / 800 mm	200 / 100 mm
»venturion 800«	600 / 800 / 1.000 / 1200 / 1400 / 1600 mm	500 / 600 mm	1000 / 1200 mm	200 / 0 mm

Uyarı: Adaptör ve ataşman taşıyıcıların kullanılmasıyla bazı durumlarda beyan edilmiş olan ölçme aralığı azalmaktadır. * İsteğe bağlı olarak satın alınabilir; mastar çapı da paralel olarak azalmaktadır.

Ölçüm programları

Standart takımların boy/en ölçüsü, yarıçap ve açıları
Standart takımların boy/en ölçüsü, yarıçap ve açılarının kolayca ölçülmesine yönelik ölçüm programı.

Geniş ölçü prensibi
Silindirik raybaların geniş ölçü prensibinde destek çubuğu olmadan ölçülmesine yönelik ölçüm programı.

Teorik tepe noktası
Çok sayıda ölçüm noktası üzerinden konik takımların teorik tepe noktasının tespitine yönelik ölçüm programı.

Seçenekler

»pilot« için otofokus
Milin (C-ekseni) CNC kontrol ünitesi yardımıyla kesici takımlar çoklu kesici uçlara sahip takımlarda bile otomatik olarak parçaya yaklaştırılır ve hedefe sabitlenir. Bu durum operatörden bağımsız ölçüm sonuçlarını garanti eder.

Hassas/tam açı ölçümü
Rotasyon sensörü C-eksenini tam otomatik olarak hedef açıya pozisyonlar. Böylece spiral açıları ve taksimatların yanı sıra salgı düzeltmede çok hassas ölçü kontrolü sağlanır.

Manuel hassas ayarlama
El çarkları Takım muayenesine özgü olarak X- ve Z-ekseninde hassas ayarlamayı kolaylaştırır.

Dönüş ekseni ölçüm tertibatı
Mükemmel ayarlanmış bir dönüş ekseni takım ömrünü arttırır ve böylece takım maliyetlerinizi azaltır. Aynı zamanda hazırlık sürelerinizi kısaltır, ıskartayı önler ve iş parçalarınızın kalitesini iyileştirirsiniz.

Takım muayenesi
Radyüs konturları, açıların, mesafelerin eksenel ve radyal muayene ve kontrolünün yanı sıra ışık altında takım kesici ucunu 50 kat büyüterek aşınma kontrolü.

Etiketli »zidCode«
»zidCode« ile veriler hızlı ve kolay bir şekilde etiketler üzerine basılır ve doğrudan tezgah üzerinden taranabilir. Bu hatasız veri aktarımı anlamına gelir.

Manuel takım tanıma
Yazma/okuma kafası manuel olarak takım tutucu üzerindeki RFID çipine yaklaştırılır. Ardından çip okunabilir ve tespit edilebilir.

Yarı otomatik takım tanıma
Yazma-okuma ünitesi manuel olarak Z-yönünde takım tutucu üzerindeki RFID çipinin yüksekliğine hareket ettirilir. Yazma/okuma kafasının X-eksenindeki hareketi CNC kontrollü gerçekleşir. Yazma/okuma ünitesi RFID çipi üzerine gelince çipi okuyabilir ve tespit edebilir.
