smile

• Yüksek kalite
Garantili kalite, çok kaliteli markalı ürünlerin istikrarlı kullanımı

• Hassas
Yüksek hassasiyetli mil SK 50, çok kaliteli optik sistem, lider görüntü işleme teknolojisi

• Konforlu

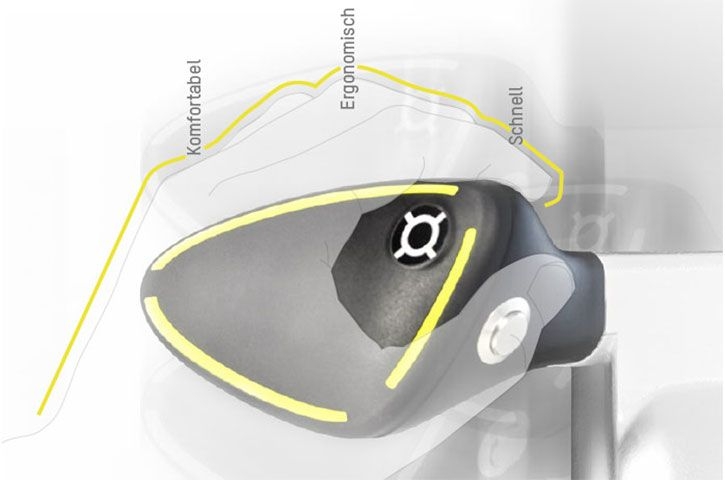

Değişken kontrol ünitesi, ergonomik tek elle kumanda kulbu »eQ«, folyo klavye ve serbestçe erişilebilir takım mili

• Kolay kullanım
Görüntü işleme teknolojisi »pilot« içindeki grafik kullanıcıya kolayca yol gösterir

• Esnek
İmalatınıza adaptasyon için kapsamlı donanım ve yazılım seçenekleri

• Ağ bağlantılı
Makine kontrol ünitesine doğrudan veri aktarımı

DATASHEET

İLETİŞİME GEÇİN

Başarı ayarlama işinin bir ürünüdür

ZOLLER-»smile« talaşlı imalatla uğraşan işletmeler için bir zarurettir: kullanımı kolaydır, sadece çok kaliteli markalı bileşenlerden imal edilmiştir, talaşlı imalat takımlarının profesyonel ayar ve ölçümü ile ilgili tüm standart ölçüm fonksiyonlarına sahiptir ve üstün konstrüksiyonu sayesinde zorlu atölye şartlarında kullanıma uygundur.

Değişken kontrol ünitesi, ergonomik tek elle kumanda kulbu eQ ve serbestçe erişilebilen takım mili çalışma konforu sağlar. Hızlı ve hassas ölçümün yanı sıra takım verilerinin doğrudan işleme tezgâhlarına aktarılması da garanti altına alınmaktadır. Geleceğin ihtiyaçlarını bir »smile« ile karşılamak için çok sayıda yeterli sebep var.

	Ölçme aralığı Z	Ölçme aralığı X	Ø	Mastar Ø
»smile 320«	350 mm	160 mm	320 mm	0 mm
»smile 420«	420 / 600* / 800* mm	210 mm	420 mm	100 mm
»smile 620«	420 / 600* / 800* mm	310 mm	620 mm	100 mm

»pilot« için otofokus
Milin (C-ekseni) CNC kontrol ünitesi yardımıyla kesici takımlar çoklu kesici uçlara sahip takımlarda bile otomatik olarak parçaya yaklaştırılır ve hedefe sabitlenir. Bu durum operatörden bağımsız ölçüm sonuçlarını garanti eder.

Hassas/tam açı ölçümü
Rotasyon sensörü C-eksenini tam otomatik olarak hedef açıya pozisyonlar. Böylece spiral açıları ve taksimatların yanı sıra salgı düzeltmede çok hassas ölçü kontrolü sağlanır.

Manuel hassas ayarlama
El çarkları Takım muayenesine özgü olarak X- ve Z-ekseninde hassas ayarlamayı kolaylaştırır.

Dönüş ekseni ölçüm tertibatı
Mükemmel ayarlanmış bir dönüş ekseni takım ömrünü arttırır ve böylece takım maliyetlerinizi azaltır. Aynı zamanda hazırlık sürelerinizi kısaltır, ıskartayı önler ve iş parçalarınızın kalitesini iyileştirirsiniz.

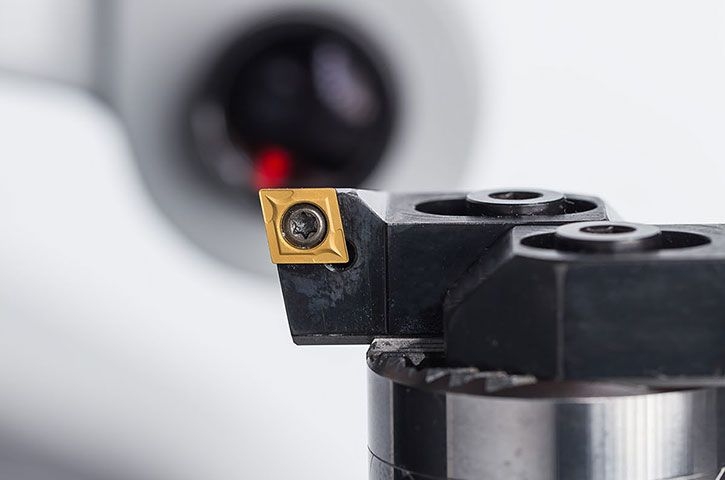

Takım muayenesi
Radyüs konturları, açıların, mesafelerin eksenel ve radyal muayene ve kontrolünün yanı sıra ışık altında takım kesici ucunu 50 kat büyüterek aşınma kontrolü.

Etiketli »zidCode«
»zidCode« ile veriler hızlı ve kolay bir şekilde etiketler üzerine basılır ve doğrudan tezgah üzerinden taranabilir. Bu hatasız veri aktarımı anlamına gelir.

Manuel takım tanıma
Yazma/okuma kafası manuel olarak takım tutucu üzerindeki RFID çipine yaklaştırılır. Ardından çip okunabilir ve tespit edilebilir.

Yarı otomatik takım tanıma
Yazma-okuma ünitesi manuel olarak Z-yönünde takım tutucu üzerindeki RFID çipinin yüksekliğine hareket ettirilir. Yazma/okuma kafasının X-eksenindeki hareketi CNC kontrollü gerçekleşir. Yazma/okuma ünitesi RFID çipi üzerine gelince çipi okuyabilir ve tespit edebilir.
