smartCheck

• Üniversal
ölçüm, kontrol, protokol tutma - talaşlı imalat takımları için üniversal ölçüm cihazı

• Hassas

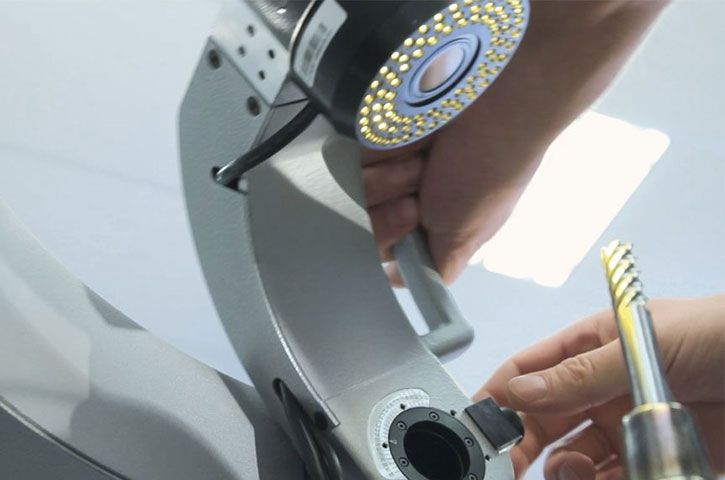

Işık altında görüntü işleme özelliğine sahip hassas kamera döndürme tertibatı ve takımların eksenel ve radyal geometrilerinin kontrolü için dilimli LED aydınlatması

• Kapsamlı

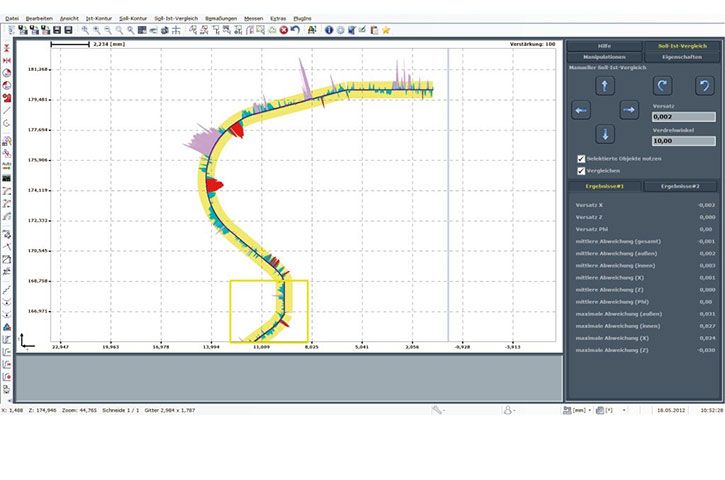

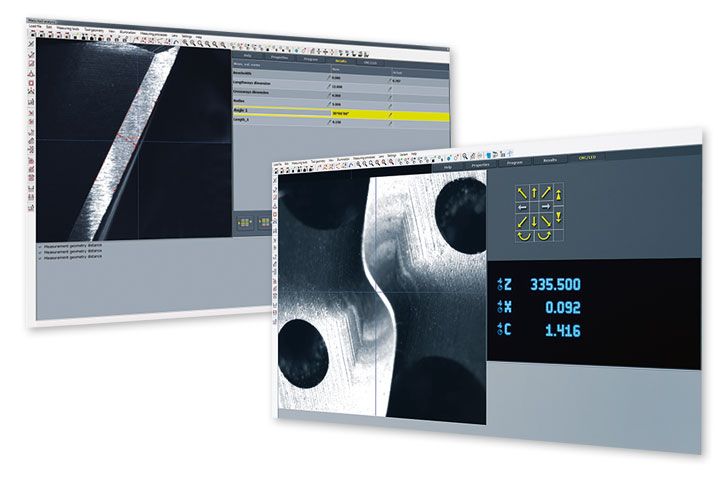

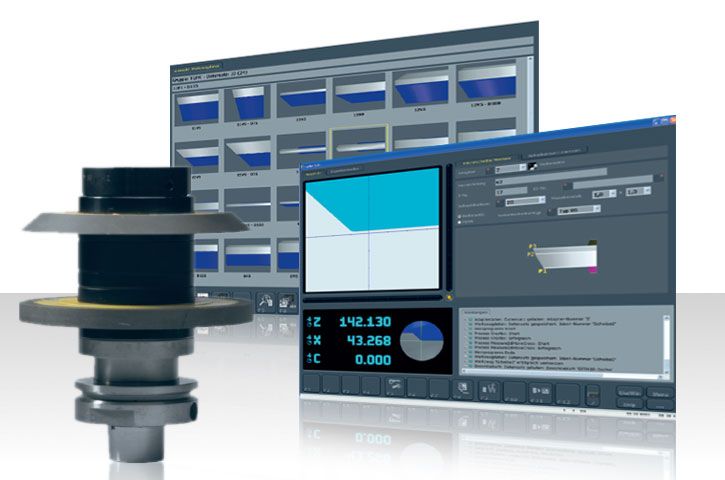

takımların kontrol ve ölçümü için kapsamlı yazılım fonksiyonları ve entegre ölçüm programlarına sahip Görüntü işleme teknolojisi »pilot 3.0«

• Operatörden bağımsız
Bir tıklamayla kolay ve tekrarlanabilir kontrol, ölçüm ve dokümantasyon

• Sorunsuz
Sağlam dokümantasyon: test protokollerinin otomatik oluşturulması, kaydı ve dağıtımı

İLETİŞİME GEÇİN

Takım üzerinde daha fazla bilgi sahibi olmak isteyen herkes için teknik detaylar

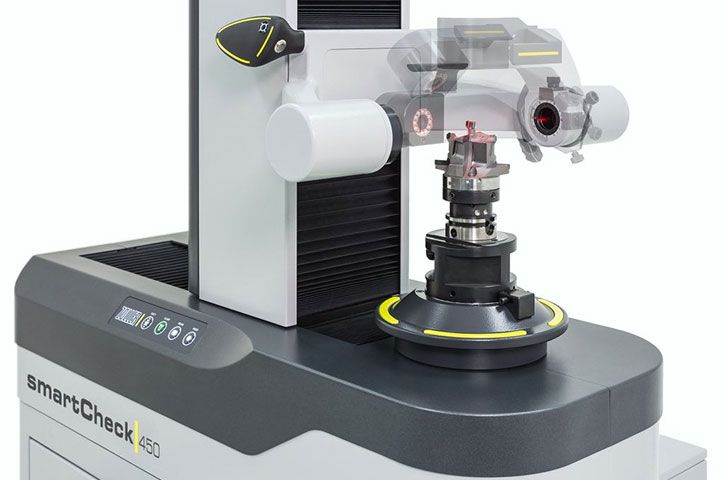

İster manuel ister 3 eksenli-CNC sürümü: »smartCheck« tüm talaşlı imalat takımları için performanslı üniversal ölçüm cihazıdır. Böylece takımlarınızı bilemeden önce ve sonra, DIN EN ISO 9000 talimatlarını yerine getirmek için ekonomik bir şekilde kontrol edip protokol tutabilirsiniz.

Böylece döndürülebilir ışık altında görüntü işleme sistemiyle takımların eksenel ve radyal geometrilerinde kontrol, ölçme ve dokümantasyon yapabilirsiniz. Sadece bir tıklamayla, özel bir bilgi sahibi olmadan. Sadece takımlarınızın tekrar bilenmeden önce ölçümü sayesinde CNC-taşlama tezgahınızda 25% üretkenlik artışından faydalanacaksınız. En az!

	Ölçme aralığı Z	Ölçme aralığı X	Ø	Mastar Ø
»smartCheck 450«	450 / 600 / 800 mm	175 mm	350 mm	35 mm
»smartCheck 600«	600 / 800 / 1000 mm	175 mm	370 mm	80 mm
»smartCheck 800«	600 / 800 / 1000 / 1200 mm	500 mm	900 mm	300 mm

Adaptör ve ataşman taşıyıcıların kullanılmasıyla bazı durumlarda beyan edilmiş olan ölçme aralığı azalmaktadır.

Tek kesme kenarlı raybalarda çap, ilk kesim, koniklik, mesafe
Tek kesici kenarlı raybaların kaliper prensibinde destek çubuğuyla ölçülmesine yönelik ölçüm programı.

Boy/en ölçüsü, açı, çıkıntı
Supap yatağı işleme raybalarının ölçülmesine yönelik ölçüm programı.
