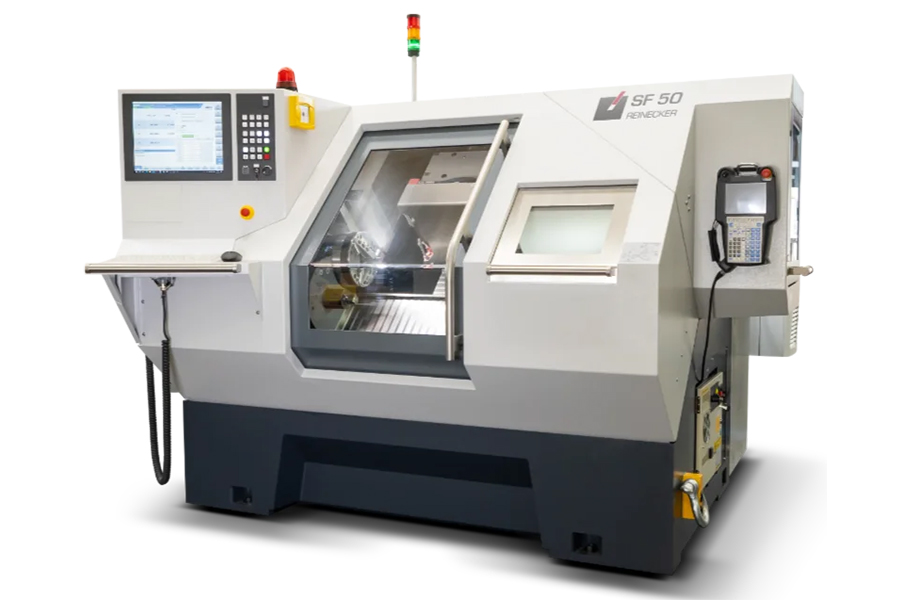

SF 50 REINECKER

• Tungsten karbür, HSS veya seramikten yapılmış silindirik takımların uçlarında; noktalar, pahlar, radyüsler, kareler, tanglar, whistle kanalları, Weldon düzlemleri ve olukların her kombinasyonda taşlanması.
• Sıvı soğutmalı motor miline sahip taşlama ünitesi.
• Daha fazla esneklik için taşlama ünitesinin değişken mil konumu; iş parçası miline paralel veya dik açılı yerleşim.
• Tek bir flanş üzerine en fazla dört farklı taşlama taşı monte edilebilme.
• Çeşitli aynalı bağlama sistemlerinin kullanımı.
• Soğutma deliklerinin eksenel iş parçası konumu ve açısal pozisyonunu tespit eden ölçüm probu.
• Opsiyonel olarak otomatik yükleme cihazları mevcuttur.
• Güçlü NUM DriveX sürücülerine ve entegre NUM-Safe güvenlik mimarisine sahip NUM Flexium+ CNC kontrol sistemi.
• Tek kurulumda her iki ucun işlenmesi için entegre çevirme istasyonu.

DATASHEET

İLETİŞİME GEÇİN

Model / Tip	SF 50 Uç profil taşlama	RS 800 Silindirik taşlama	RS 50 Silindirik taşlama	WZS 70 Takım taşlama	WZS 800 Takım taşlama	WZS 8 Takım taşlama
CNC eksen sayısı (X/Y/Z/A/B/C)	3 (X,Z,C)	4 (5) (X,Z,B,C (A))	4 (X,Z,B,C)	5 (X,Y,Z,B,C)	5 (X,Y,Z,B,C)	5 (X,Y,Z,B,C)
Eksen hareket mesafeleri (X/Y/Z) [inç] [mm]	8.7 / 35.4 220 / 900	12.6 / 28.7 319 / 730	8.7 / 35.4 220 / 900	29.1 / 9.8 / 29.1 740 / 250 / 740	13.8 / 23.2 / 27.6 350 / 590 / 700	29.5 / 9.8 / 23.6 750 / 250 / 600
Taşlama mili döndürme açısı		-195° / +95°	+10° / +90°	-180° / +210°	-180° / +90°	-20° / +200°
Taşlama mili tahrik gücü (Nominal / Pik) [kW]	11 / 17	11 / 17	11 / 14	10 / 26	22 / 33	10 / 16
Taşlama mili devri [1/dak]	max. 6.500	max. 6.500	max. 7.500	max. 9.000 (12.000)	max. 9.000 (12.000)	max. 9.000
Taş çapı [inç] [mm]	max. 11.8 max. 300	max. 15.7 max. 400	max. 13.8 max. 350	max. 8 max. 203	max. 8 max. 203	max. 5.9 max. 150
İş parçası uzunluğu [inç] [mm]	17.7 450	27.6 (19.7) 700 (500)	18.1 460	22.4 570	26 600	9.8 250
İş parçası çapı [inç] [mm]	0.11 - 2 3 - 50	0.11 - 7.9 3 - 100 (200)	0.11 - 2 3 - 50	0.11 - 10.6 3 - 270	0.11 - 7.9 3 - 200	0.07 - 7.9 2 - 200
Taşlama mili konik bağlantısı	HSK-E80	HSK-E80	HSK-80	HSK-E50	HSK-E50	HSK-E50
Makine yerleşim alanı (U x G) [inç] [mm]	95.3 x 83.9 2.420 x 2.130	118.1 x 94.5 3.000 x 2.400	95.3 x 83.9 2.420 x 2.130	83.5 x 92.9 2.120 x 2.680	118.1 x 94.5 3.000 x 2.400	79.8 x 87.0 2.070 x 2.210

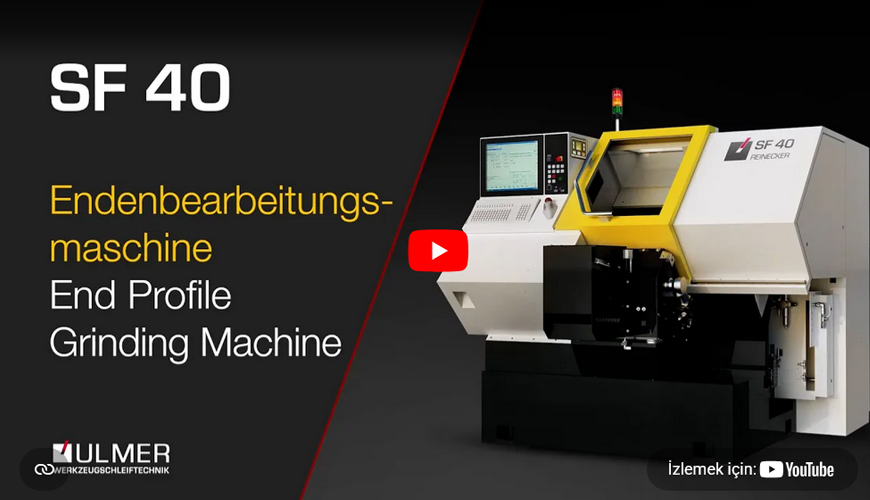

SF 40 | Endenbearbeitungsmaschine | End profile grinding machine | Ulmer Werkzeugschleiftechnik
