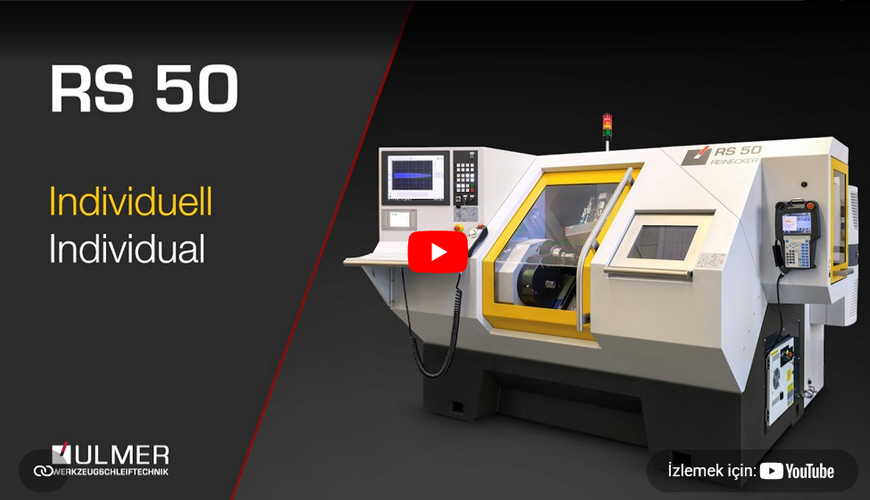

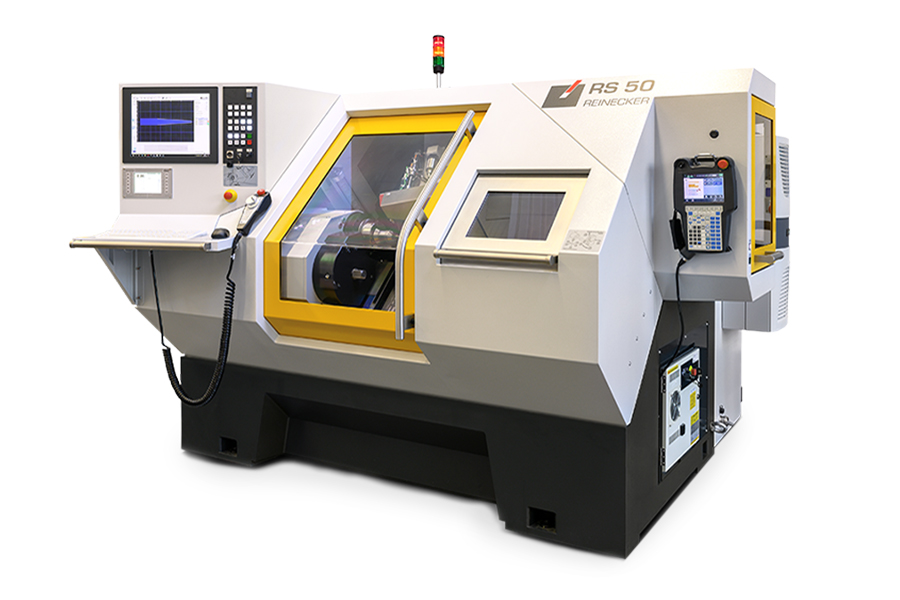

RS 50 REINECKER

• Bireysel geometriler: Uçlar, pahlar, radyüsler ve kademelerle birlikte silindirik ve konik yüzeylerin üretimi.
• Güvenilir sonuçlar: Dalma taşlama ile yüksek hassasiyetli konturlar.
• Yüksek güçlü taşlama: Tek kurulumda en yüksek kalitede kaba ve ince işleme için döner taşlama ünitesi.
• Düşük kurulum çabası: Tek bir tutucuya iki farklı taş bağlanabilir.
• Prosese optimize edilmiş sistemler: Küçük seri üretim için opsiyonel otomatik yükleme cihazı.
• Bakım ve servis için ergonomi: Servis açısından önemli alanlara kolay erişim sayesinde hızlı ve kolay bakım ve onarım.
• NUM Flexium+: Güçlü NUM DriveX sürücülere sahip CNC kontrol sistemi.

DATASHEET

İLETİŞİME GEÇİN

Model / Tip	RS 50 Silindirik taşlama	RS 800 Silindirik taşlama	WZS 70 Takım taşlama	WZS 800 Takım taşlama	WZS 8 Takım taşlama	SF 50 Uç profil taşlama
CNC eksen sayısı (X/Y/Z/A/B/C)	4 (X,Z,B,C)	4 (5) (X,Z,B,C (A))	5 (X,Y,Z,B,C)	5 (X,Y,Z,B,C)	5 (X,Y,Z,B,C)	3 (X,Z,C)
Eksen hareket mesafeleri (X/Y/Z) [inç] [mm]	8.7 / 35.4 220 / 900	12.6 / 28.7 319 / 730	29.1 / 9.8 / 29.1 740 / 250 / 740	13.8 / 23.2 / 27.6 350 / 590 / 700	29.5 / 9.8 / 23.6 750 / 250 / 600	8.7 / 35.4 220 / 900
Taşlama mili döndürme açısı	+10° / +90°	-195° / +95°	-180° / +210°	-180° / +90°	-20° / +200°
Taşlama mili tahrik gücü (Nominal / Pik) [kW]	11 / 14	11 / 17	10 / 26	22 / 33	10 / 16	11 / 17
Taşlama mili devri [1/dak]	max. 7.500	max. 6.500	max. 9.000 (12.000)	max. 9.000 (12.000)	max. 9.000	max. 6.500
Taş çapı [inç] [mm]	max. 13.8 max. 350	max. 15.7 max. 400	max. 8 max. 203	max. 8 max. 203	max. 5.9 max. 150	max. 11.8 max. 300
İş parçası uzunluğu [inç] [mm]	18.1 460	27.6 (19.7) 700 (500)	22.4 570	26 600	9.8 250	17.7 450
İş parçası çapı [inç] [mm]	0.11 - 2 3 - 50	0.11 - 7.9 3 - 100 (200)	0.11 - 10.6 3 - 270	0.11 - 7.9 3 - 200	0.07 - 7.9 2 - 200	0.11 - 2 3 - 50
Taşlama mili konik bağlantısı	HSK-80	HSK-E80	HSK-E50	HSK-E50	HSK-E50	HSK-E80
Makine yerleşim alanı (U x G) [inç] [mm]	95.3 x 83.9 2.420 x 2.130	118.1 x 94.5 3.000 x 2.400	83.5 x 92.9 2.120 x 2.680	118.1 x 94.5 3.000 x 2.400	79.8 x 87.0 2.070 x 2.210	95.3 x 83.9 2.420 x 2.130
