3dCheck

• Geleceğe yönelik
Prosese yönelik 3D dijitalleşme ile yeni bir çığır açmaktadır

• Çok çeşitli
Kapsamlı bir takım ürün portföyü için çok sayıda ölçüm ve değerlendirme algoritması

• Hızlı
Zaman kazandıran gerçek zamanlı resim aktarımı

• Esnek
Bilinen tüm CAD-Formatlarında dışarı hızlı veri aktarımı sayesinde esnek bir şekilde parça işlemeye devam edilir

• Atölye ortamına uygun
Sağlam, yer kaplamayan konstrüksiyon

İLETİŞİME GEÇİN

İş parçalarının ve takımların 3 boyutlu dijitalleştirilmesi için çözüm

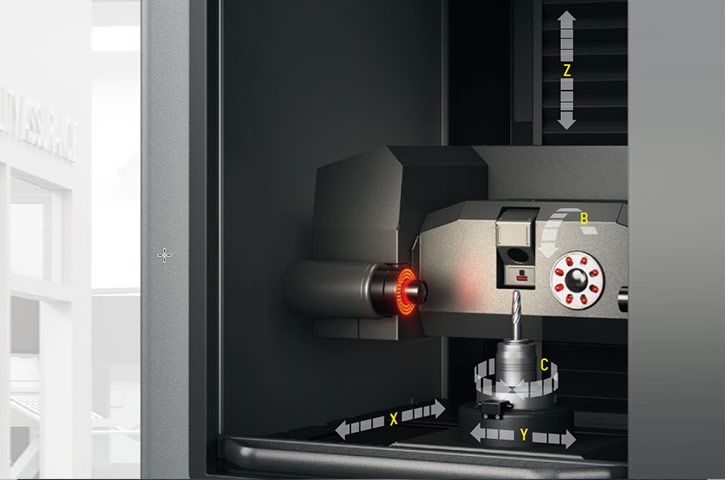

»3dCheck« kompleks takımları kaydeder, dijitalleştirir, analiz eder. Aynı zamanda hızlı ve süreç odaklı 3 boyutlu dijitalleştirme için mükemmel bir test makinesidir. Bu ölçüm makinesi, optik ZOLLER »Z3dCam« (3D sensör) avantajlarını yüksek hassasiyetli CNC eksenleri ve tam otomatik iletilen ışıklı görüntü işleme ile birleştirir. Özellikle tersine mühendislik alanında, kalite güvencesinde, Ar-Ge'de takım incelemesine kadar, verilen çabanın karşılığını verir: örneğin zamandan tasarruf sağlayan gerçek zamanlı görüntü aktarımı, rahat, sezgisel olarak çalıştırılabilir. ZOLLER yazılım arayüzü ve 3D ölçüm verilerinin standartlaştırılmış formatta, müşterinin kendi CAD sistemine takımlara zarar vermeden temassız bir şekilde, aktarılması ve daha fazla işlem olasılığı.

	Maksimum takım uzunluğu	Maksimum takım Ø (tornalama cihazı ile / olmadan)	Maksimum mastar aralığı Ø	Eksen sayısı	Ağırlık
»3dCheck«	600 mm	– / 100 mm	100 mm	5	1.400 kg

Adaptör ve ataşman taşıyıcıların kullanılmasıyla bazı durumlarda beyan edilmiş olan ölçme aralığı azalmaktadır.

Ölçüm programı jeneratörü »expert«
Geçirgen ışık ve ışık altında, çevre kısmında, alın bölgesinde ve talaş alanında takımların ölçülmesine yönelik global ölçüm programı.

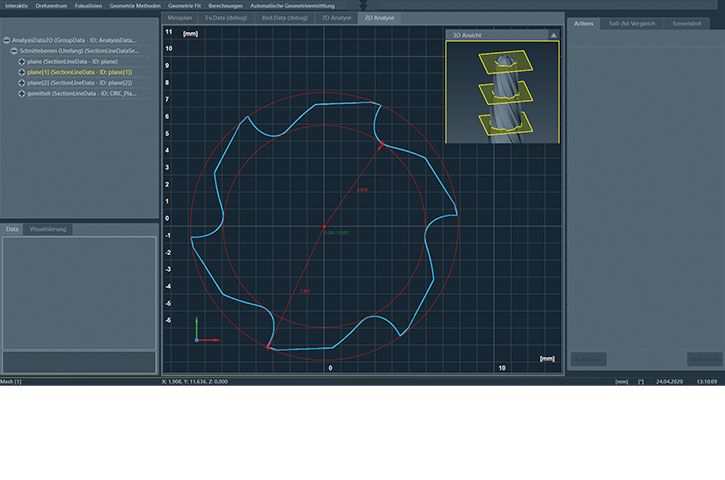

Takım konturu
Otomatik hedef-gerçekleşen kıyaslaması için takımların hedef ve gerçekleşen konturu için otomatik ölçüm programı »lasso«.
